產品說明：

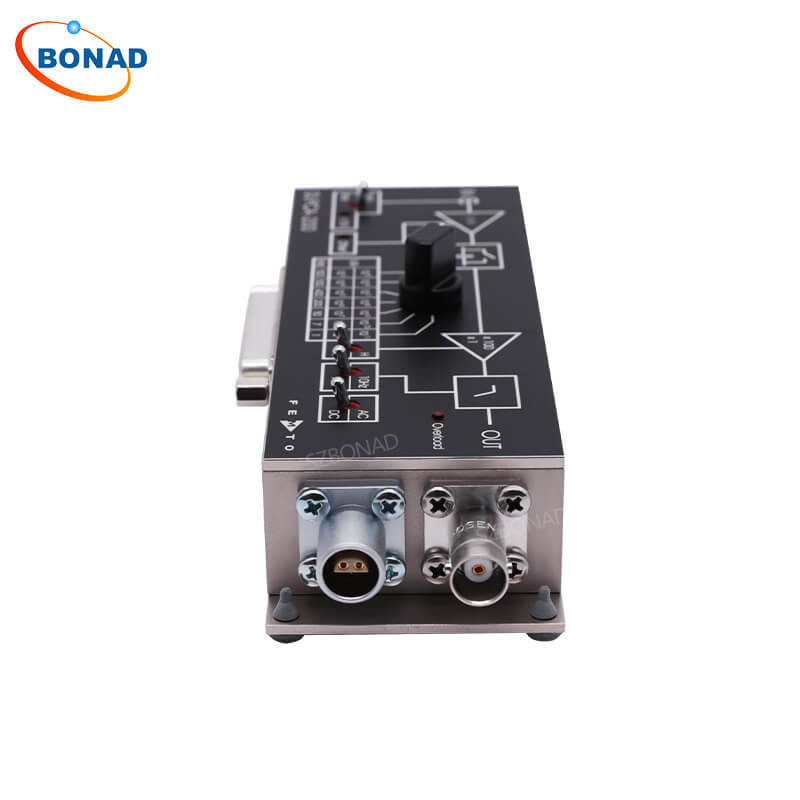

DLPCA-200可變增益電流放大器，進口低噪聲電流放大器
?可變增益值從103到1011V/A
?輸入噪聲低至4.3fA/√Hz
?帶寬達500kHz
?上升時間低至700ns
?可調節偏壓
?手動或者遠程控制
終極版低噪聲電流放大器
DLPCA-200可變增益放大器根據本身的特性包裝，使用范圍寬廣，可以使小電流轉化成可用電壓。它非常適合，例如，為解決當前的時間和電荷的測量到微秒區域和作為前置放大器為光電二極管或鎖在系統。DLPCA-200提供可變增益值從103到1011V/A，在微微毫 amp 系列允許電流敏感測量。有開關控制的AC/DC耦合，10Hz低通濾波器和可調節偏壓控制科用于改變放大器的不同測量任務和信號狀態。可調偏置電壓連接到輸入插座的盾提供優化的外部二極管連接到放大電路的輸入速度和噪音性能。
所有功能都可以通過開關手工操作或者遠程光隔離接口進行設置。這些堅固、緊湊的EMI shielded case 根據使用者需求所設計和構造保證在粗糙和吵雜的環境中無障礙操作運行。
帶寬和高頻率響應不依賴源電容
不像其他其他的放大器，DLPCA-200不需要特殊的改動，例如不同來源來頻率校正。即使高源電容達到1nF增益值保持不變而且頻率響出現令人滿意的平滑。常見的問題例如最大增益值或者震蕩，通過放大器和在發貨前深入檢測部件是可以避免的。
另外DLPCA-200 提供了即使在龐大的增益調整值時也具有的高速。在最高增益調整值1011V/A時它提供一個1.1kHz 和300μs的上升時間，3dB帶寬。對于不需要全帶寬的低頻率應用部件具有可切換10Hz低通濾波器來消除帶寬噪聲，從而使DC電流精確測量和極低的噪聲降至毫微微安。
應用：
?光電二極管和光電倍增管放大器
?掃描隧道顯微鏡
?光譜學
?粒子加速器/同步加速器束流檢測
?電流檢測器
?鎖定前置放大器，A/D轉換器等
型號 | DDPCA-200 |
性能范圍 | 低噪聲 |
可變增益[V/A] | 103 104 105 106 107 108 109 105 106 107 108 109 1010 1011 |
帶寬*(-3dB ) [HZ] | 500 500 400 200 50 7 1.1 500 500 400 200 50 7 1.1 |
上升時間*（10%-90%）[ms] | 700 700 900 1.8 7 50 300 700 700 900 1.8 7 50 300 ns ns ns μs μs μs μs ns ns ns μs μs μs μs |
平均輸入噪聲* （/√Hz） | 20 2.3 450 130 43 13 4.3 13 1.8 440 130 43 13 4.3 pA pA fA fA fA fA fA pA pA fA fA fA fA fA |
精確度 | Gain±1%，平整度0.1dB |
低通濾波器 | 可調節開關10Hz |
輸出性能 | ±10V, ±30mA |
偏壓 | ±10v, 最大 22mA，連接BNC盾輸入插座，可切換至GND |
電源 | ±15V，+120mA typ., ±200 mA推薦 |
控制接口 | 5種光隔離數字輸入，TTL/CMOS兼容的，模擬偏壓控制電壓輸入 |
箱尺寸 | 170×60×45mm(L×W×H),重320g(0.74 lb) |
偏移量可通過微調筒調節。超負荷報警值通過LED和數字控制輸出。免受±3kV/瞬變電壓的輸入。輸出短路受到保護。電源通過3-pin Lemo 插座接入。設備會提供吻合的連接頭。PS-15可用于配備電源。對于更詳細的信息請參考數據表或者聯系我們。
